3噸蒸發量三效逆流升膜蒸發計算
某公司提供樣品，實驗數據如下：
V=200mL，PH6.5左右，常壓蒸餾
液相 | 氣相 | 備注 | 蒸發量/% |
101 | 30 | 小沸 | |
103 | 72 | ||
104 | 100 | 0 | 0 |
106 | 100 | 45 | 22.5 |
108 | 100 | 65 | 32.5 |
110 | 100 | 80 | 40 |
112 | 100 | 90 | 45 |
114 | 100 | 100 | 50 |
116 | 100 | 120 | 60 |
118 | 100 | 125 | 62.5 |
120 | 100 | 130 | 65，輕暴 |
122 | 100 | 135 | 67.5 |
124 | 100 | 135 | 67.5 |
126 | 100 | 140 | 70，重暴停機 |
抽濾（60℃），得烘干鹽23.8915g.除水不完全。 | |||
冷凝液：PH約12，V=140mL；
母液： PH約4.5，V約60mL
鹽份：23.8915/200=11.9%
根據實驗數據中的液相溫度可以的出此廢液不適用MVR蒸發器。因為MVR蒸發的液相溫度最高130℃，超過后MVR的效率低，無法得到結晶除鹽的效果，所以選擇三效逆流升膜蒸發器。
根據客戶提供的物料量為4噸進料量，結合實驗數據可以算出液體的蒸發量為3噸每小時。具體的三效蒸發計算過程為：根據每小時的蒸發量3噸，理論消耗蒸汽量為每噸水需要0.42左右噸蒸汽，算出每小時蒸汽量1.3噸/小時。為根據蒸汽量算出理論汽化熱為1.3*2260*1000=293800KJ。根據經驗第三效的液體溫度為115℃，第二效的液相溫度為95℃，第一效的液相溫度為75℃。根據理論計算出每效的蒸出量。第三效的蒸出量來設為x，第二效的蒸出量為y，第一效的蒸出量為z，則x+y+z=3000，x*2260+y*4.2*20=1300*2260，y*2260+z*4.2*20=x*2260,z*2260+4000*4.2*20=y*2260。根據以上可以求得第一效的蒸發量為850Kg，第二效的蒸發量為1000Kg，第三效的蒸發量為1150Kg。換熱面積的計算公式為：Q換=3.6 K Δt S
Q換：需要熱交換的熱量，單位kj
K：總傳熱系數，單位W/(m2.℃)
Δt：平均（對數）溫差
每效的加熱器的面積：第一效的面積=2257000*1.2/（3600*11.8）=64，取整70㎡，第二效的面積=2524600*1.2/（3600*12.8）=65，取整70㎡，第三效的面積=2779600*1.2/（3600*11.8）=67，取整70㎡。表面冷凝器面積=3274000*1.2/（3600*12.5）=87，取整90㎡。

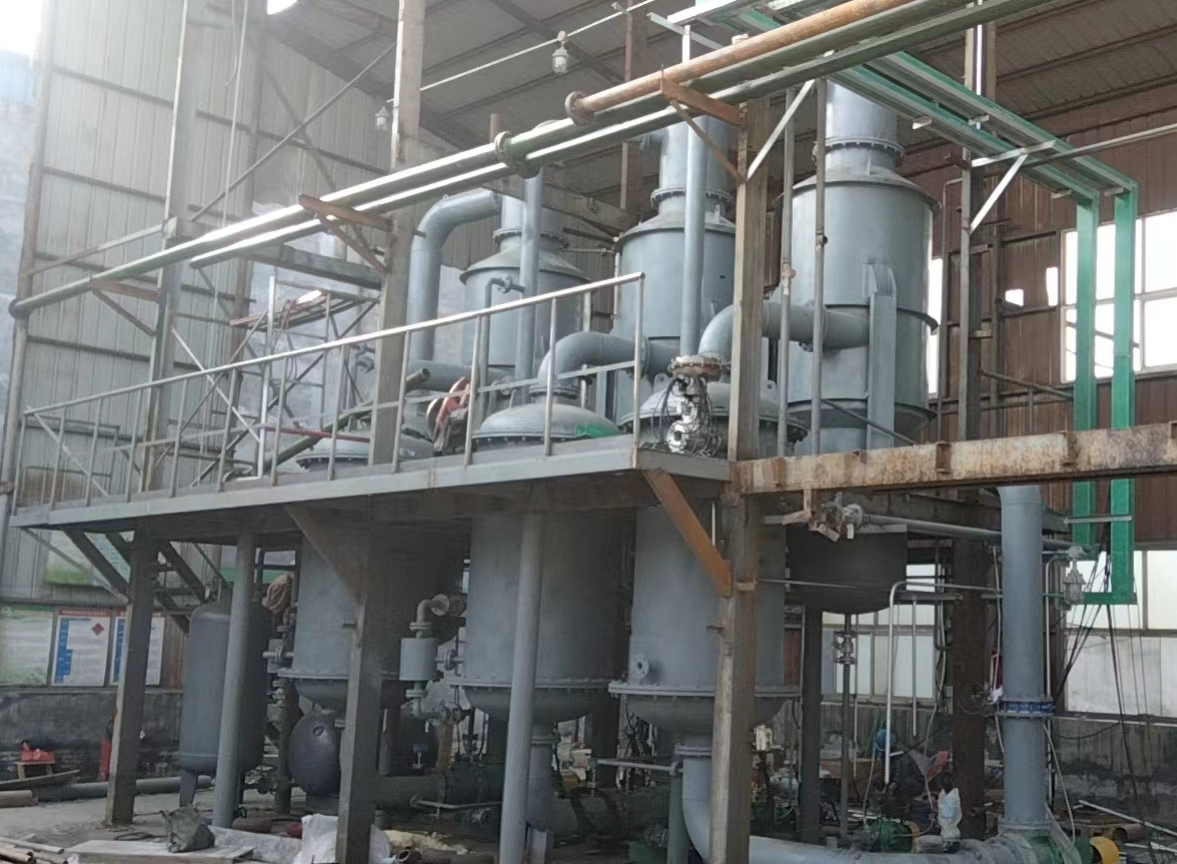

三效逆流升膜蒸發器的理論數據基本計算完成。
